工作思路

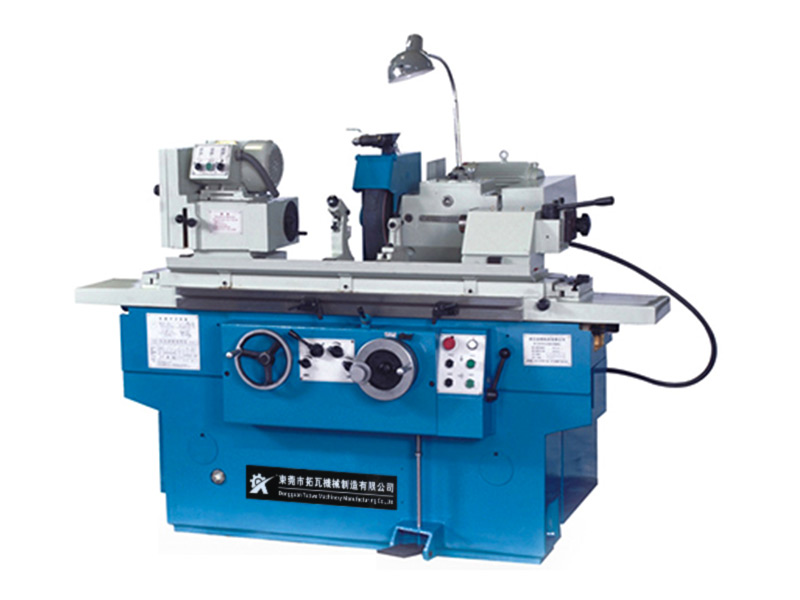

外圓磨床以兩頂心為中心，以砂輪為刀具，將圓柱型鋼件研磨出精密同心度的磨床(又叫頂心磨床或圓筒磨床)。

結構

主機由床身，車頭，車尾，磨頭，傳動吸塵裝置等部件構成。車頭，磨頭可轉角度、用於修磨頂針及皮輥倒角用專用夾具，動平衡架，皮輥檢測器三部件由客戶定購。

特點

1、砂輪主軸軸承采用錐形成型油楔動壓軸承、砂輪主軸在低速是仍具有高的軸承剛度。

2、砂輪架導軌采用交叉滾柱剛導軌，半自動進給機構采用回轉式油缸實現。

3、尾架軸係具有無間隙剛度的特點，電器箱，液壓箱冷卻箱與機床分離。

4、富有磨削指示儀及冷卻液過濾器。

5、頭架速度才有那個交流變頻無級調速。

6、電氣采用可編程序控製器，具有自診斷功能、維修十分方便。

7、可選配自動測量儀。

用途

外圓磨床主要用於成批軸類零件的端麵、外圓及圓錐麵的精密磨削，是汽車發動機等行業的主要設備。也適用於軍（jun1）工、航天、一般精密機械加工車間批量小，精度要求高的軸類零件加工。

⑴用於紡織紡紗行業，粗細紗機，並條機，精梳機，加彈機等上皮輥加工。

⑵用於生產製造辦公通訊設備行業，傳真機，複印機，打印機，刻字機等上膠輥加工。

⑶適用於印刷,食品,醫藥行業自動輸送裝置上皮輥，塑料加工。

外圓磨床加工精度的影響

1、磨頭、頭架、尾座的等高度對工件尺寸精度的影響。

磨頭、頭架、尾座的等高度誤差將使頭架、尾座中心連線與砂輪主軸軸線在空間發生偏移，此時磨出的工件表麵將是一個雙曲麵。

2、頭架、尾座中心連線對磨頭主軸軸線在水平麵內的平行度誤差對工件尺寸精度的影響。

當發生該項誤差時，外圓磨床磨出的工件外形將是一個錐體，即砂輪成角度磨削，表麵有螺旋形磨紋。

3、磨頭移動相對於機床導軌垂直度誤差對加工精度的影響。

這項誤差的最終結果是使主軸軸線與頭架、尾座中心連線發生偏移，在磨軸肩端麵時，將造成軸肩端麵與工件軸線的垂直度誤差。磨外圓時，將影響表麵粗糙度，產生螺旋形磨紋。
